BIM，未來比想象更快

——中冶寶鋼技術BIM技術應用探究

中冶寶鋼技術　楊晨筠　朱　駿　     發布日期：2015-12-07





9月21日，“BIM技術促進建筑產業現代化高層論壇”在中國建筑科學研究院召開，會上住房和城鄉建設部副部長易軍發表講話并強調：“建筑產業現代化和BIM技術的推廣應用是我國建筑業發展和改革的重要任務和目標，BIM技術應用是推進建筑業信息化的重要手段，為產業鏈貫通、工業化建造提供技術保障?！币撞块L提出：“誰掌握BIM，誰就贏得未來”。

成立團隊，初嘗勝果

近兩年，在日新月異的技術變革中，BIM這個詞越來越頻繁地出現在了冶金技術人員的眼球中，冶金建設行業因此找到了突破口。在中冶集團首屆BIM技術應用大賽（初賽）中有領導提到：“BIM技術已不再是行業前沿性的技術，而是行業的大趨勢，是工程建設行業必備的技術手段?！?/p>

中冶寶鋼技術于2014年立項著手研究BIM技術在公司各個業務領域中應用，第三分公司作為冶金設備資深檢修單位自然首當其沖。通過相關軟件應用能力調研、培訓、權衡項目和圖紙資料，成立了BIM技術研究小組，著手研究BIM技術在檢修和大型技改工程中的應用。

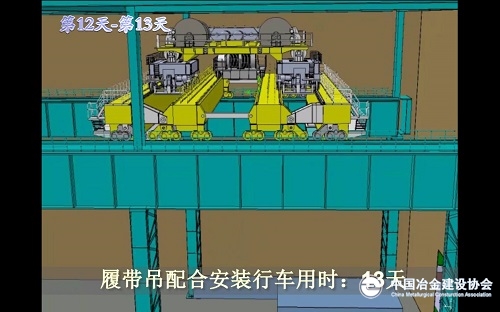

寶鋼一煉鋼澆注跨460t行車安裝項目是第三分公司BIM技術研究小組的第一個課題，從行車整體真實尺寸三維實體建模，廠房實體建模，汽車吊、鋼墩等附件的建模，到方案模擬、動畫仿真演示，再到后期制作、配音，形成一份獨立的、直觀的“可視化方案”。從單個軟件自身版本間的不兼容問題，到多個軟件互通性問題，再到建模時各部件的接口問題等等，BIM技術研究小組碰到了太多的第一次，撞了太多次“南墻”。在數個不眠夜之后，當看到視頻畫面最終完整表達了方案的各個關鍵工序和注意要點；作業人員結合此套“可視化方案”能更加直觀、清晰地了解方案的具體情況，聽到業主和監理的夸贊聲，我們知道，這個項目我們成功了，BIM，出現在了中冶寶鋼技術的施工項目中。

探索機遇，技術突破

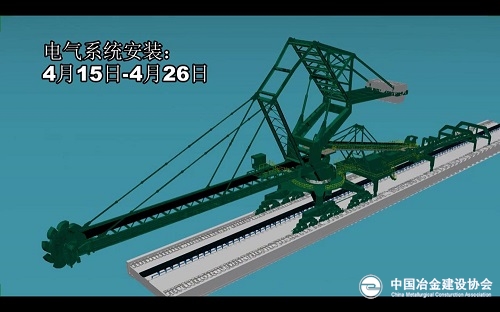

寶鋼馬跡山港區，6500/5000-65型堆取料機是目前國內最大的斗輪堆取料機設備，是中冶寶鋼技術承接的又一項重型設備安裝工程，也是首次承接大型堆取料機安裝工程。通過對該項目的前期調研，BIM技術研究小組突破性地提出將建模工程與施工方案設計同時進行的方法。通過對設備方提供圖紙的研究及探討，設計小組決定通過模擬整個項目施工過程來預估整個施工工序中的難點，為施工方案的編寫及實際項目的作業提供保障。

最終，通過對800多個吊裝構件的建模，模擬了整個施工過程，成功發現施工難點，并通過分析順利找到了施工作業時600t履帶吊、110t汽車吊、50t汽車吊和25t汽車吊等大型工程裝備互相之間的配合和站位，為整個項目的順利實施打下了堅實基礎。

相比460t行車安裝工藝，這個項目的建模與方案設計同步進行，技術人員通過建模了解設備的具體構造和安裝的結構細節，通過對吊裝設備的拆分和重新建模，再次審視每一鉤的重量、臂展、升鉤等吊裝參數。通過方案的模擬演示驗證了方案的可行性，也直接預測了諸多設備拆裝過程中的難點和問題。

2015年，寶鋼一煉鋼轉爐三點球面更換工程、寶鋼轉爐群罩更換工程、寶鋼轉爐爐口水箱更換工程、模塊式余熱回收鍋爐安裝工程、大型橋式卸船機拆除工程……，這一個個項目上的成功應用，BIM技術一步步深入到了項目技術領域的每一個角落。

展望未來，不斷創新

從運用BIM技術制作“可視化方案”到應用BIM技術驗證方案的可行性是一項突破，BIM技術研究小組的成員又提出疑問，有沒有可能再往前走一步？

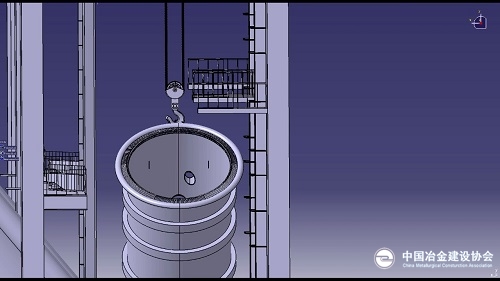

回答是肯定的。寶鋼5號轉爐上煙罩位于4號與6號轉爐之間，更換吊裝時需要跨越6號轉爐。吊裝路徑上設備復雜，5號、6號轉爐氧槍、副槍及多個平臺、重要管道均在路徑上，非常容易出現干涉情況，從而導致需要額外拆卸設備或部件。而根據生產計劃，這個項目必須在24小時內全部完成，這使得吊裝過程中容不得任何錯誤

這是中冶寶鋼技術第三分公司首次成功應用BIM技術策劃大型設備在狹窄空間的吊裝方案，將這項技術真正應用到了方案設計的前面，成為方案設計的必須工具。BIM技術不僅僅是技術人員對于方案的一項驗證工具，也不僅僅是作業人員用來了解項目過程的一部動畫，而是實實在在地用于指導方案實施策劃，確保項目順利進行的利器，直指項目實施所需的每一個核心要點。

有人說：“市場對建筑行業提出了更高的要求，迫使建筑行業在BIM技術的應用上踏出了關鍵的一步，在標準化設計、工廠化生產、裝配化施工、一體化裝修、信息化管理、智能化應用等方面都有了長足的進步，解決了一系列重大問題。”

在檢修領域中，狹窄、超重、環境差、缺少吊點、安裝精度高成為了關鍵詞，運用BIM技術模擬現場環境、測算吊裝重量、估算輔助工裝的承載能力、模擬吊裝路徑和吊點位置，讓檢修不再停留在“看現場”，而是突破到“擺現場”。通過模擬出作業設備周邊環境，小到每一個螺絲、細到每一根管線、精到每一個作業步驟，讓作業項目出現在電腦屏幕前，使得任何人、任何時間都可以“看”到現場，使項目在開工前即可以看到完工的狀態，使輔助工裝的制作更準確、節省，使人員配置更合理、高效。我們相信，在可見的未來，BIM技術將引領設備檢修的新潮流。當設計、備件、維護作業均能夠在設備模型上達到協調統一的時候，檢修，就迎來了創新發展的新時代。
