讓BIM技術成為站穩市場的先機

    發布日期：2016-12-08


項目施工過程中不確定性因素很多，中國二十二冶集團采用BIM技術為唐山金融中心項目建立信息模型，對空間幾何信息、功能信息、施工管理信息以及設備等數據信息進行數據集成與一體化管理，使工程施工、運營管理乃至整個工程的質量和管理效率得到顯著提高。

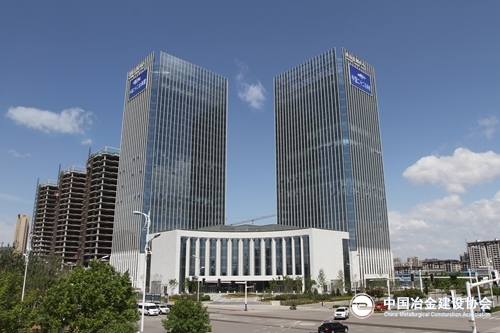

唐山市金融中心項目一期工程是一座綜合雙子樓，二期五座獨立金融綜合樓，共同環繞中央大型下沉廣場組成一個整體,是一個以綜合金融商業活動為主，集會議、餐飲、住宿、娛樂于一體的大型金融活動中心。

金融中心項目施工難點很多，尤為突出的有三點。一是采用整體地下室，基礎埋深達15米，因此土方施工時需進行支護；二是建筑外墻采用石材幕墻與玻璃幕墻結合，建筑垂直高度較高，工程量特別大，且存在多處異型結構；三是作為一個大型綜合體建筑群，不僅要滿足各類金融活動的需求，還包括了一系列社會活動，所以工程所涉及到的綜合管線十分復雜繁多，既要滿足各種功能的使用要求，還要合理優化管線排布。

施工過程中，中國二十二冶集團廣泛應用BIM技術，利用軟件提前制定規范的參數化模型，進行場地部署和文明施工布置，對各階段施工場地進行三維漫游模擬，直觀地驗證場地布置的合理性，做到施工場地布置最優化。

中國二十二冶集團創新利用BIM模型的參數化特點，將圖紙?zhí)峁┑幕A(chǔ)信息通過特定的族自動計算，直接獲得土方開挖的具體尺寸、標高及三維模型，實現精細化的施工管理。在平板式筏板復合基礎工程中反復適用，對于變標高、不同坡腳、基坑相連相互嵌套的情況同樣適用。用于土方計算的參數化模型，使用時只要在對應的參照面中進行放置,雖然模型看似簡單，但是能夠通過圖紙基礎參數自動計算土方尺寸 ，得到的三維模型，還在開挖過程中將模型與實際基坑進行對比，指導土方施工，保證了金融中心項目深基坑開挖的準確性。

利用BIM技術對傳統的現場技術交底模式進行了改進，達到技術交底三維可視化。中國二十二冶集團利用BIM三維可視化技術，通過對金融中心工程三維模型的分析討論，確定了屋面腳手架與幕墻鋼結構為整體的吊籃安裝系統，完美地解決了雙子塔樓屋頂20多米的出屋面幕墻在不影響屋面其他專業作業的情況下完成安裝的難題。

金融中心項目管線綜合排布復雜繁多，需要對原設計圖紙進行大量的優化排布處理，中國二十二冶集團利用BIM技術，在建立好管道綜合模型后，通過BIM云平臺與其他專業進行協同整合，將管道綜合模型結合結構建筑模型進行碰撞檢查分析，并直接生成相應報告。依據這些報告，在調整過程中充分考慮實際情況，將施工人員作業空間、管道之間的預留空間給予考慮，便于電纜敷設、保溫層施工及交工后的檢修操作，突破了以往二維圖紙施工的局限性，讓管道綜合專業從平面走向立體，從孤立走向協同。

中國二十二冶集團通過企業級BIM私有平臺，改善了項目部各部門的傳統溝通方式，使各部門的溝通更加高效、便捷。不同專業的人員可以從中央模型中提取自己所需要的信息，也可以將自己處理后的信息同步到模型中供其他專業查閱使用，實現通過BIM中央模型來進行項目的協同管理。

推廣使用BIM技術，已經不僅僅停留在一個新技術、新軟件的使用層面上，而是站在了信息技術變革、推動整個建筑業轉型的戰略層面上。隨著BIM技術的發展，這項由建筑模型發起的建筑業革命逐漸由簡單的信息模型向著建筑信息管理方向過渡，這種由仿真技術發起的建筑業革命正在逐步鋪開，逐漸成為建筑業必須掌握的技能。 （中國二十二冶集團　 劉　放）
